產(chǎn)品詳情
一、 特點和用途：
（一）概述：FY-3003系列彩色陰極環(huán)氧電泳漆，是飛揚公司根據(jù)電泳涂裝市場多元化的發(fā)展需求，在關(guān)西體系基礎(chǔ)上自主開發(fā)，并于2010年成功推向市場的環(huán)保型彩色電泳漆。該系列產(chǎn)品保持了環(huán)氧電泳漆涂膜豐滿細(xì)密、附著力強(qiáng)、柔韌性好、耐蝕性優(yōu)等優(yōu)點，更增添了豐富的色彩、高裝飾性，從此環(huán)氧電泳漆不再局限于黑、灰兩色的天空，還您一個多彩的世界！FY-3003系列電泳漆，適用于軍工、消防器材、家具、電器、燈飾、五金等等金屬工件的彩色電泳涂裝，作為“底面合一”涂料使用。
（二）優(yōu)勢：
1、色彩豐富多樣：
FY-3003產(chǎn)品專為市場對彩色的電泳需求而開發(fā)，理論上而言顏色無窮多，飛揚可根據(jù)你的需要定制完全合乎你要求的產(chǎn)品！
2、顏色穩(wěn)定：
FY-3003與市售同類產(chǎn)品相比，具有無與倫比的色澤穩(wěn)定性，確保您對產(chǎn)品顏色一致性的需求，避免了其它電泳漆顏色前后不一、或不同批次顏色亦不同的現(xiàn)象！
3、成本節(jié)約：
飛揚涂料始終以惠客為導(dǎo)向，F(xiàn)Y-3003與國際品牌相比，品質(zhì)相當(dāng)?shù)蹆r卻極為實惠，您以平實的價格就購到了高品質(zhì)的產(chǎn)品！減少了您的成本支出！
4、優(yōu)秀的耐蝕性：
市售彩色電泳漆耐鹽霧試驗往往在500小時以下，F(xiàn)Y-3003則在800小時以上！
5、涂膜豐滿美觀：
FY3003電泳涂膜擁有著粉末涂層的豐滿度，但又有粉末涂層所不具有的細(xì)膩度，提高了您的產(chǎn)品檔次!
二、 原漆質(zhì)量指標(biāo)：
|
項 目 |
質(zhì) 量 指 標(biāo) |
檢 測 方 法 |
|
|
色 漿 |
乳 液 |
||
|
外 觀 |
彩色均一粘稠體 |
乳白/淡黃色 |
目 測 |
|
固體份（%） |
44±2 |
35±2 |
GB/T 6751 |
|
細(xì)度（μm） |
＜15 |
＜15 |
GB/T 1724 |
|
PH 值 |
5.4±0.3 |
6.7±0.3 |
PH計 |
|
電導(dǎo)率（μs/cm） |
1400±300 |
1100±300 |
HG/T 3335-77 |
|
貯存穩(wěn)定性 |
0~30℃貯存期6個月 |
GB/T 6753.3 |
|
三、槽液的配制：
FY-30031色漿：FY-30032乳液:去離子水=1:2~3:4~6（重量比），在28±2℃下攪拌熟化48小時后使用。
四、槽液技術(shù)指標(biāo)：
|
項 目 |
技 術(shù) 指 標(biāo) |
|
固體份（%） |
12~20 |
|
PH 值 |
6.0±0.2 |
|
電導(dǎo)率（μs/cm） |
1300±300 |
|
MEQ 值 |
30±4 |
|
溶劑含量（%） |
0.5~2.5 |
|
泳透力（%） |
＞80 |
|
灰 份（%） |
8~12 |
|
L 效 果 |
水平面與垂直面無明顯差別 |
|
庫侖效率（mg/c） |
＞25 |
|
加熱減量（%） |
＜8 |
|
重 溶 性（%） |
＜8 |
|
破裂電壓（V） |
＞300 |
|
離子許可濃度（ppm） |
Na+＜25、PO3-4＜100、Fe3+＜100 |
|
槽液穩(wěn)定性 |
敞口攪拌1個月，各項指標(biāo)正常 |
五、涂裝工藝條件：
|
項 目 |
工 藝 參 數(shù) |
|
涂裝電壓（V） |
50~280 |
|
涂裝時間（min） |
1~3 |
|
槽液溫度（℃） |
28±2 |
|
電流密度（A/m2） |
10~20 |
六、涂膜性能：
|
項 目 |
技 術(shù) 指 標(biāo) |
檢測方法 |
|
膜厚（μm） |
10~35 |
GB/1764-79 |
|
外 觀 |
平整、光滑、無縮孔 |
目 測 |
|
光澤（%） |
＞75 |
GB/T 9754-88 |
|
附著力（級）（劃格法） |
0 |
GB/T 9286-98 |
|
柔韌性（mm） |
1 |
GB/T 1731-93 |
|
鉛 筆 硬 度 |
≥2H |
GB/T 6739 |
|
沖擊強(qiáng)度（kg.cm） |
50 |
GB/T 1732 |
|
耐酸性（0.05MH2SO4×240h） |
漆膜無變化 |
GB/T 1763 |
|
耐堿性(0.1MNaOH×240h) |
漆膜無變化 |
GB/T 1763 |
|
耐鹽霧性 |
＞800h (三元鋅系磷化,20±2μm) |
GB/T 1771-91 |

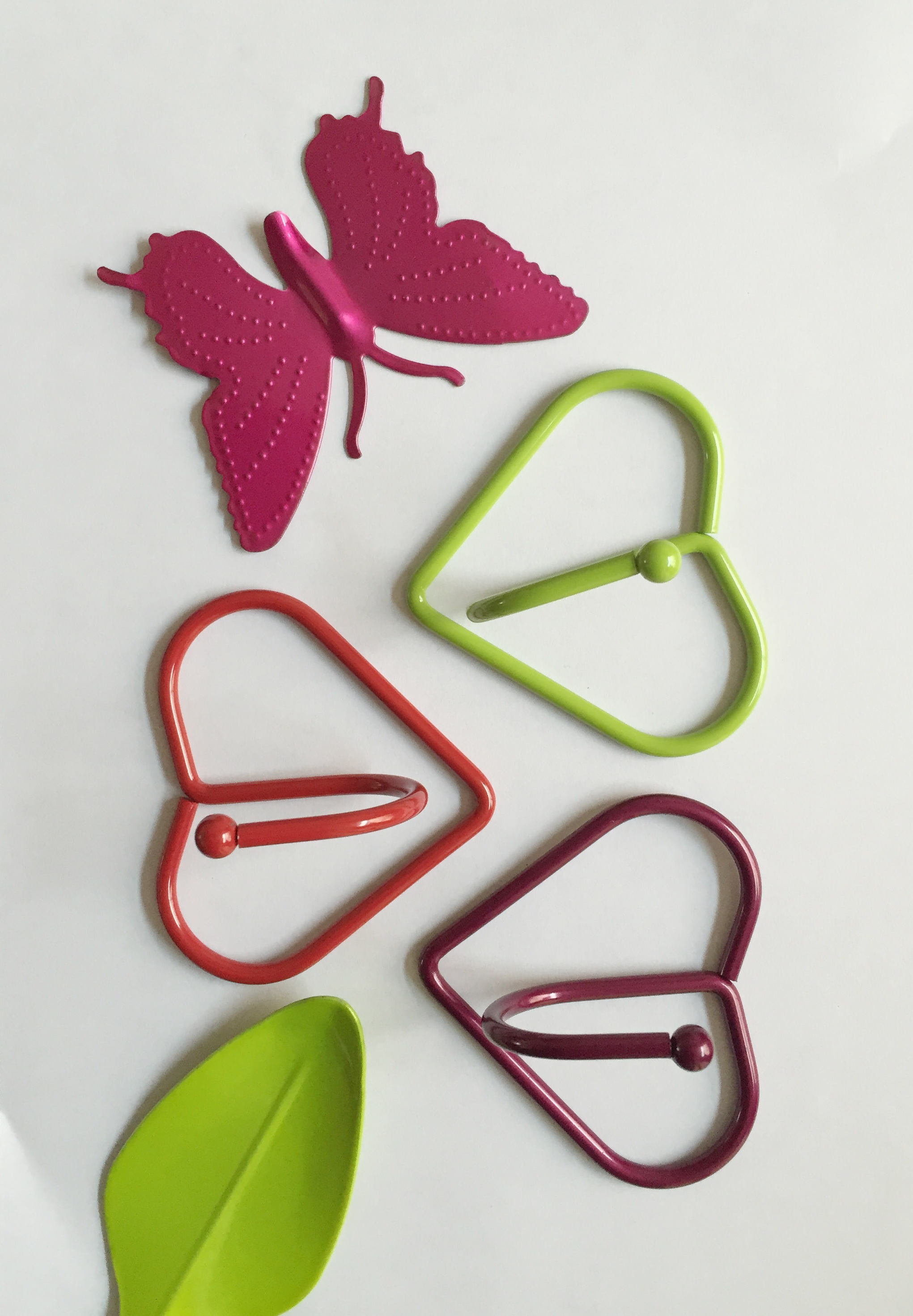

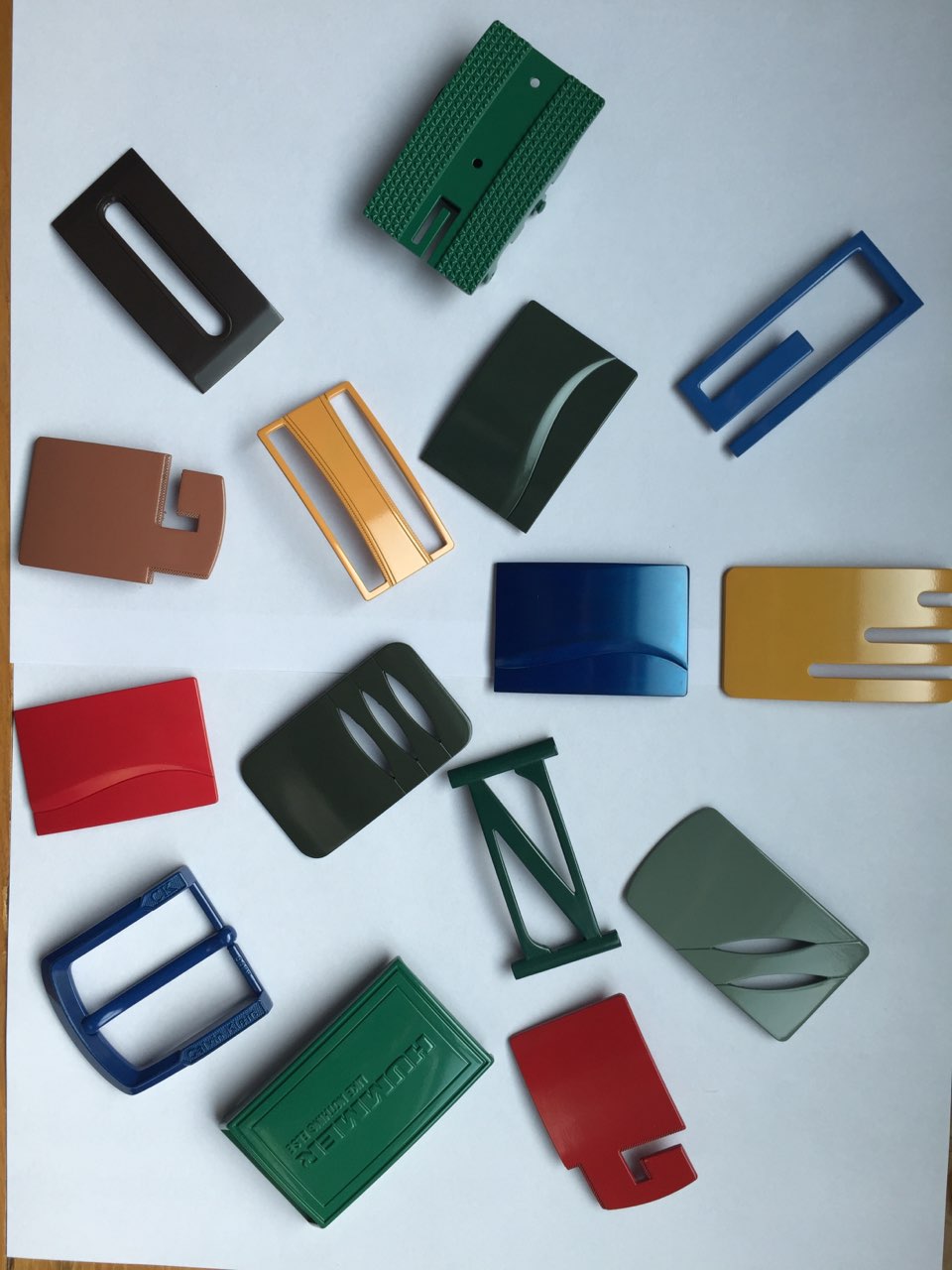

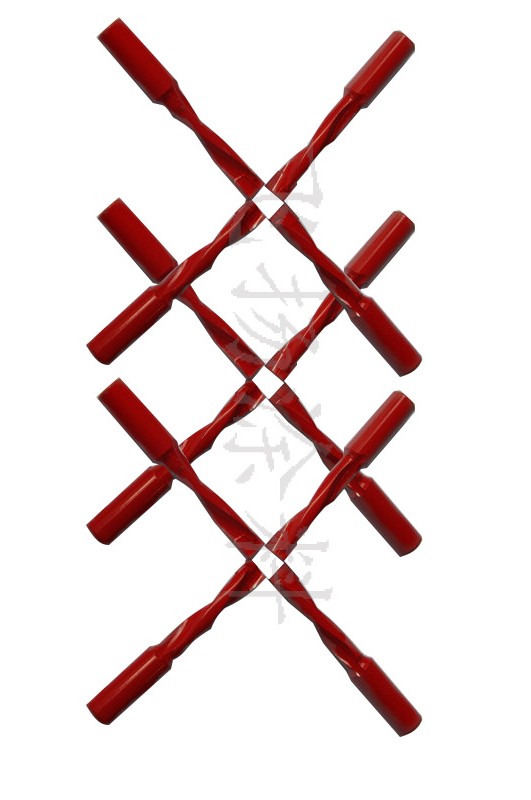

應(yīng)用案例：
